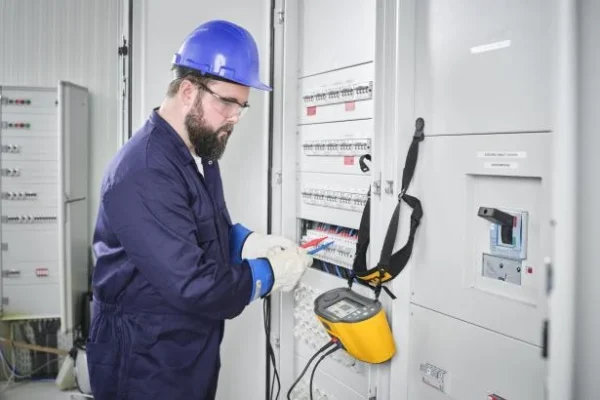

Comprobador de instalaciones multifunción Fluke 1674 + Software Fluke TrueTest Advanced

Características principales

  • Interfaz de usuario bidireccional sencilla sin complejos menús de varios niveles
  • Configuración sencilla a través de una pantalla táctil a todo color, un dispositivo inteligente o un PC
  • Pruebas rápidas y precisas gracias a la comprobación automática y la validación automática de mediciones
  • Vista previa de los resultados y generación de certificados in situ con Fluke TruTest™️
  • Sin complicadas introducciones de datos gracias a la compatibilidad con Fluke Connect

Contenido:

  • Comprobador de instalaciones multifunción
  • Cable de alimentación de altas prestaciones con conector de una sola entrada
  • Maletín rígido
  • Adaptador de alimentación USB-C para carga
  • Sonda de control remoto
  • Correa para colgar
  • Adaptador de compensación
  • Puntas y sondas de prueba
  • Pinzas de cocodrilo
  • Batería de iones de litio

Sin existencias

2.923,00  sin IVA - 3.536,83  con IVA

Sin existencias

EAN: 0195112119631 SKU 5581087 Categoría Marca:
MPN: 5581087
Fluke

Comparte este producto:

Descripción
Especificaciones generales
Especificación Características
Tamaño 26,25 cm x 14,19 cm x 11,93 cm (10,3” x 5,6” x 4,7”)
Peso (pilas incluidas) 1,6 kg
Tamaño y número de pilas BP290, iones de litio, 10,8 V, 2500 mAh, 27 Wh
Estanqueidad IEC 60529: IP40
Seguridad Cumple las normas IEC/EN 61010-1, IEC 61010-2-030, IEC 61010-2-034
Categoría de seguridad CAT III 600 V, CAT IV 300 V
Rendimiento IEC 61557-1 a IEC/EN 61557-8 e IEC 61557-10
Medida de tensión CA, CC y frecuencia
Rango Resolución Impedancia de entrada Protección frente a sobrecargas
600 V 0,1 V 320 kΩ 660 V
45 – 66 Hz 0,1 Hz 320 kΩ
Comprobación de continuidad (RLO)
Rango (rango automático) Resolución Tensión de circuito abierto
20 Ω / 200 Ω / 2000 Ω 0,01 Ω / 0,1 Ω / 1 Ω >4 V
Medida de resistencia de aislamiento (RISO)
Tensiones de prueba
1672 100-250-500-1000 V
1673 FC / 1674 FC 50-100-250-500-1000 V
Tensión de prueba Rango de resistencia del aislamiento Resolución Corriente de prueba
50 V 10 kΩ a 50 MΩ 0,01 MΩ 1 mA a 50 kΩ
100 V 10 kΩ a 20 MΩ 20 MΩ a 100 MΩ 0,01 MΩ 0,1 MΩ 1 mA a 100 kΩ
250 V 10 kΩ a 20 MΩ 20 MΩ a 200 MΩ 0,01 MΩ 0,1 MΩ 1 mA a 250 kΩ
500 V 10 kΩ a 20 MΩ 20 MΩ a 200 MΩ 200 MΩ a 500 MΩ 0,01 MΩ 0,1 MΩ 1 MΩ 1 mA a 500 kΩ
1000 V 100 kΩ a 200 MΩ 200 MΩ a 1000 MΩ 0,1 MΩ 1 MΩ 1 mA a 1 MΩ
Insulation PreTest
Comprobación previa de la seguridad del aislamiento Se necesitan conexiones desde el comprobador a L, N y PE.
Insulation PreTest; prueba de rampa de aislamiento de SPD (dispositivo de protección contra sobretensiones) (prueba de varistor) IEC 61643-11
Tensión de prueba Rangos de tensión Resolución Corriente de prueba Exactitud
500 V Rampa en incrementos de 0 V a 500 V 1 V 1 mA ± (1,5% + 3 dígitos)
1000 V Rampa en incrementos de 0 V a 1000 V 1 V 1 mA ± (1,5% + 3 dígitos)

Dispositivos de monitorización del aislamiento (IMD) IEC 61557-8
Rango Resolución Nota
1 kΩ a 10 kΩ 1 kΩ >1 MΩ solo disponible con tensiones >100 V
10 kΩ a 100 kΩ 10 kΩ
100 Ω a 3 MΩ 100 kΩ
Impedancia de lazo y línea (ZI sin disparo y alta corriente)
Ajuste de rango Resolución Exactitud[1]
10 Ω[2] 0,001 Ω Modo de alta corriente en mΩ: ± (2% + 15 dígitos); modo sin disparo (2 y 3 cables): ± (3% + 6 dígitos)
20 Ω 0,01 Ω Modo de alta corriente: ± (2% + 4 dígitos)
200 Ω 0,1 Ω Modo sin disparo: ± (3%) Modo de alta corriente: ± (2%)
2000 Ω 1 Ω ± 6%[3]
  1. Válido para resistencias del circuito de neutro <20 Ω y un ángulo de fase del sistema de 30° como máximo. Antes de la comprobación deben ponerse en cero las resistencias de los cables de prueba.
  2. Solo modelo Fluke Connect™ 1674 FC.
  3. Válido para una tensión de red >200 V.
Corriente previsible de fallo a tierra (PEFC) Corriente previsible de cortocircuito (PSC)
Rango Resolución Unidades
0 kA a 50 kA IK <1000 A IK ≥1000 A 1 A 0,1 kA
Cálculo: La corriente previsible de fallo a tierra (PEFC/IK) o la corriente previsible de cortocircuito (psc/IK) se determinan dividiendo la tensión de red medida entre la resistencia de lazo (L-PE) o de línea (L-N) medidas, respectivamente. Caída de tensión (mediante prueba de impedancia de línea)
Rango Resolución Exactitud
0,0-99,9% 0,1% Tenga en cuenta la exactitud de las medidas de impedancia de línea
Nota: La lectura de caída de tensión se calcula a partir de la medición de impedancia de línea y la corriente nominal introducida. Pruebas de RCD, tipos de RCD comprobados
Tipo de RCD[1] 1672 1673 FC 1674 FC
AC[2] G[3]
AC S[4]
A[5], F[6] G
A, F S
B, B+[7] G
B, B+ S
RDC-DD, RCD A/EV, RCD B/Mi[8]
GFCI

  1. Prueba de RCD inhibida para V >265 CA
  2. Pruebas de RCD permitidas únicamente si el producto de la corriente seleccionada por la resistencia de tierra es <50 V
  3. CA: Responde a CA
  4. G: General, sin retraso
  5. S: Retraso de tiempo
  6. A: Responde a CA y señal pulsada
  7. F: Responde a CA, señal pulsada y alta frecuencia
  8. B, B+: Responde a CA, señal pulsada, alta frecuencia y CC suave
  9. RDC-DD: Responde a corrientes residuales de 6 mA CC

Comprobación del tiempo de disparo de RCD (ΔT)
Función de prueba Selección de corriente de RCD
10 mA 30 mA 100 mA[1] 300 mA[1] 500 mA[1] 1000 mA[2] Var[3]
x½, 1
x5
Rampa
Automática
Tensión de la red 50 V – 265 V CA, 45/66 Hz
  1. Los interruptores por corriente diferencial de tipo B necesitan un rango de tensión de red de 195 V a 265 V.
  2. Interruptores por corriente diferencial de tipo CA únicamente.
  3. Los interruptores por corriente diferencial de tipo A están limitados a 700 mA; no están disponibles para interruptores de tipo B.
Medida/prueba de rampa de corriente de disparo del RCD (IΔN)
Rango de corriente Tamaño del paso Tiempo de permanencia Precisión de medida
Tipo G Tipo S
De 30% a 110% de la corriente nominal del RCD[1] 10% de IΔN[2] 300 ms/paso 500 ms/paso ±5%
1. Rangos de corrientes de disparo específicas (IEC 61008-1):
         De 30% a 150% para Tipo A IΔ N>10 mA De 30% a 210% para Tipo A IΔ N = 10 mA De 20% a 210% para Tipo B De 50% a 100% para Tipo CA De 35% a 140% para Tipo A (>10 mA) De 35% a 200% para Tipo A (£ 10 mA) De 50% a 200% para Tipo B2. 5% para Tipo B
Prueba de resistencia de tierra (RE) en 1673 FC y 1674 FC solo
Rango Resolución Frecuencia Tensión de salida
200 Ω / 2000 Ω 0,1 Ω / 1 Ω 128 Hz 25 V
Indicación de secuencia de fases
Icono Rango Pantalla
El indicador de secuencia de fases está activo 185 V a 600 V “1-2-3”: o “3-2-1” si la fase es incorrecta
